Automatización de ensayos no destructivos para componentes críticos de alta precisión
El Rohmann ELOSCAN es un sistema robotizado de inspección mediante corrientes inducidas (Eddy Current) diseñado para automatizar el control de componentes metálicos complejos. Especialmente desarrollado para la industria aeronáutica y aeroespacial, combina un robot industrial multieje, electrónica de inspección de altas prestaciones y software avanzado de análisis para realizar ensayos repetibles, rápidos y totalmente documentados. Desde hace más de dos décadas, ELOSCAN es una de las soluciones de referencia para la inspección de componentes críticos de motores aeronáuticos y otras piezas de alta responsabilidad.
¿Qué es el Rohmann ELOSCAN?

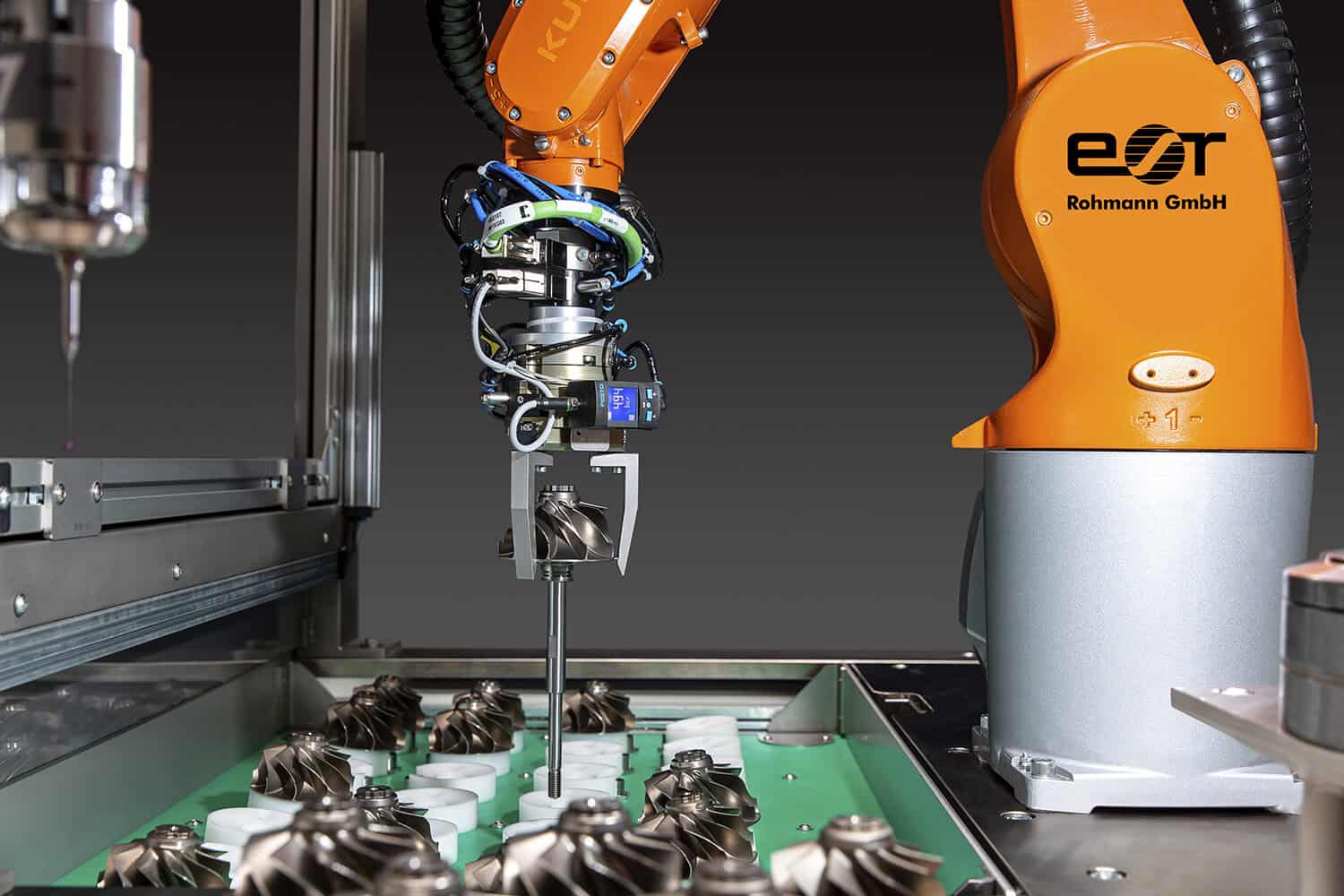

El ELOSCAN es una célula robotizada de inspección que guía automáticamente las sondas de corrientes inducidas sobre la superficie de la pieza con una precisión extremadamente elevada.
Aunque fue concebido inicialmente para la inspección de componentes rotacionales de motores aeronáuticos, su arquitectura modular permite adaptarlo a numerosas geometrías complejas donde es imprescindible mantener una trayectoria precisa y una elevada repetibilidad de posicionamiento. El sistema puede combinar inspecciones superficiales, inspección de taladros mediante rotores y exploración con sondas array dentro de un mismo ciclo automático.
¿Por qué elegir el Rohmann ELOSCAN?
La automatización reduce significativamente la variabilidad entre operadores y garantiza que todas las piezas sean inspeccionadas exactamente bajo las mismas condiciones.

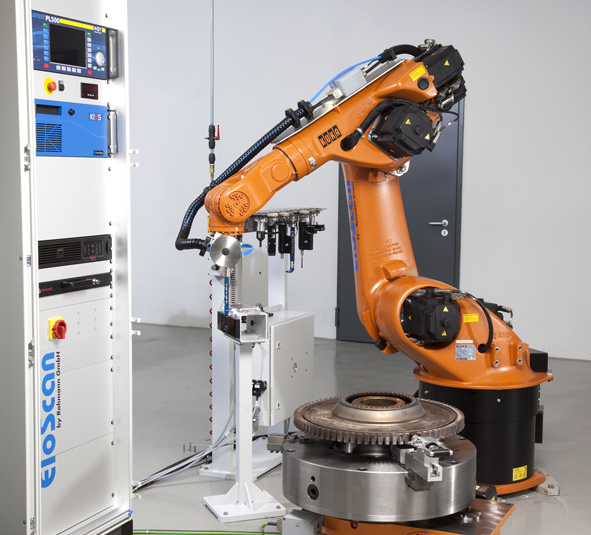

El ELOSCAN integra un robot industrial KUKA de alta precisión, una mesa rotativa para posicionamiento de piezas, el detector digital ELOTEST PL650, el software ScanAlyzer para adquisición y análisis de datos, así como estaciones automáticas de calibración y cambio de herramientas. Todo ello permite inspeccionar componentes complejos con una precisión muy superior a la obtenida mediante inspecciones manuales.
El Rohmann ELOSCAN permite automatizar una amplia variedad de inspecciones:
También puede adaptarse a otros sectores industriales que requieran inspecciones automatizadas de alta precisión.
El sistema puede integrar múltiples tecnologías de inspección mediante corrientes inducidas:
| Característica | Especificación |
| Tecnología | Corrientes inducidas (Eddy Current) |
| Sistema robotizado | Robot industrial multieje KUKA |
| Equipo de inspección | Rohmann ELOTEST PL650 |
| Software | ScanAlyzer |
| Posicionamiento | Mesa rotativa de precisión con plato de fijación |

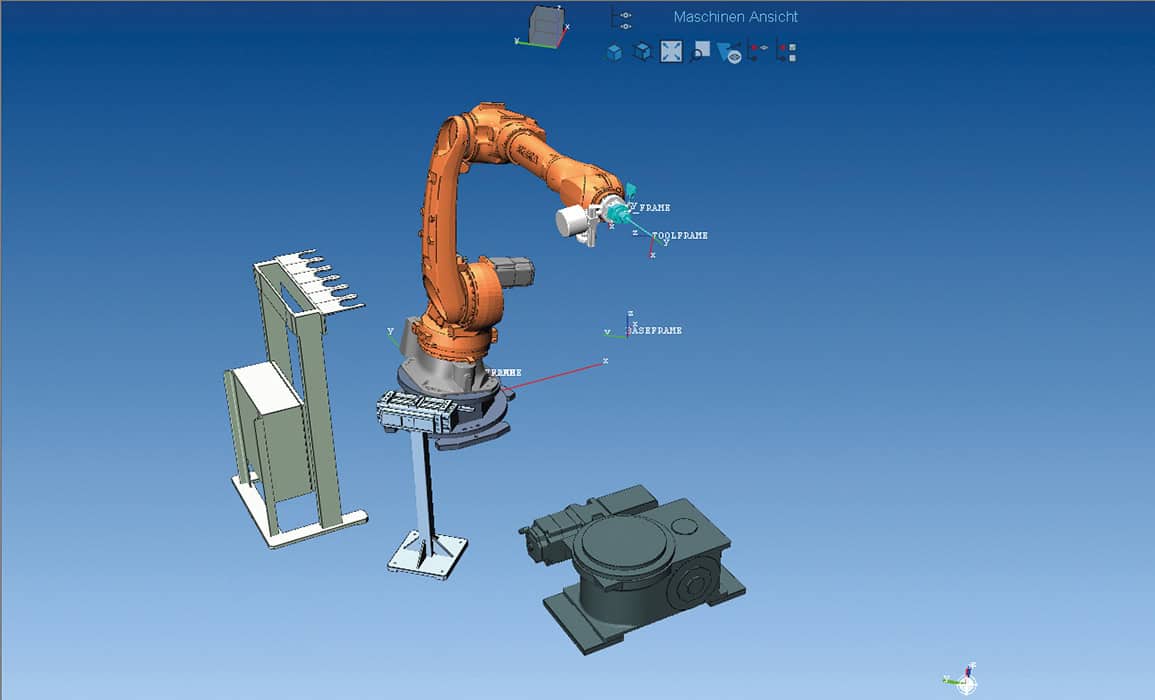

| Programación | Teach Pendant y programación offline (opcional) |
| Tipos de sonda | Absolutas, diferenciales, rotores y arrays |
| Funciones | C-Scan, análisis, documentación e informes |
| Calibración | Estación automática de referencia |
| Integración | Líneas automáticas de producción y células robotizadas |
Las características técnicas pueden configurarse de forma personalizada según el tipo de pieza, la aplicación y el nivel de automatización requerido.
El ELOSCAN puede configurarse con diferentes módulos y accesorios:
El Rohmann ELOSCAN ayuda a las empresas a:
Incrementar la productividad y la calidad de los procesos de inspección.
Principalmente está diseñado para componentes rotacionales de motores aeronáuticos, como discos, ejes y otras piezas críticas. No obstante, gracias a su arquitectura modular también puede adaptarse a numerosos componentes industriales de geometría compleja.

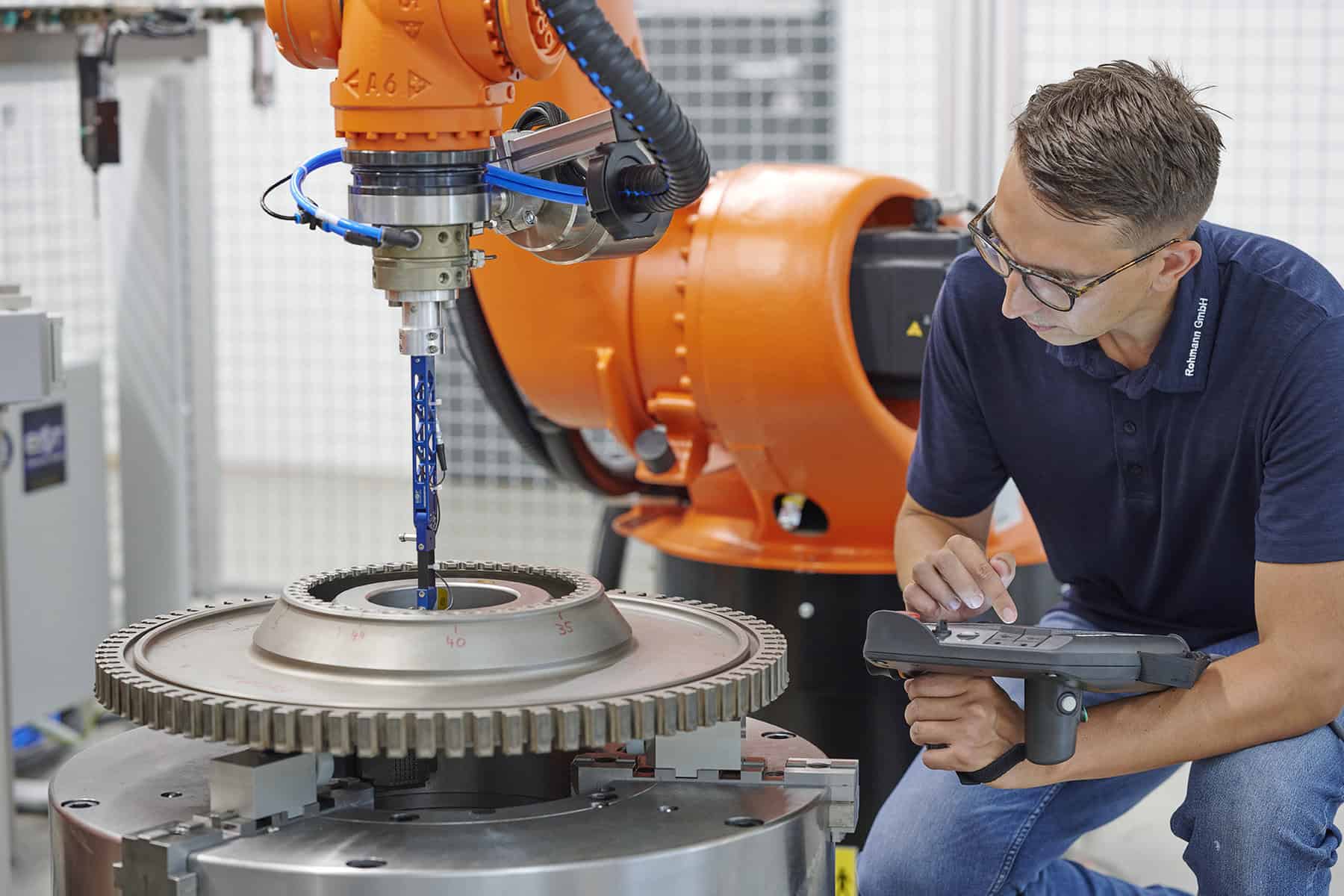

Sí. El sistema puede incorporar rotores específicos para la inspección automática de orificios y taladros dentro del mismo ciclo de inspección robotizado.
El ELOSCAN integra el software ScanAlyzer, que permite registrar, visualizar, analizar y documentar todas las señales obtenidas durante la inspección, incluyendo mapas C-Scan y herramientas avanzadas de evaluación.
Sí. El sistema ha sido diseñado para integrarse en células robotizadas y líneas automáticas de fabricación o mantenimiento, pudiendo adaptarse a procedimientos específicos del cliente y a distintos niveles de automatización.
En Kemia SL diseñamos e implantamos soluciones avanzadas de ensayos no destructivos adaptadas a cada proceso industrial. Si desea conocer las capacidades del Rohmann ELOSCAN, solicitar una demostración o desarrollar una solución automatizada para la inspección de sus componentes, nuestro equipo técnico le asesorará para configurar el sistema que mejor se adapte a sus necesidades.
